Outils de navigation du J111 le Jouet

Fournisseur principal:

• Adréna Carbon Edition

• Une énorme évolution:
  Aujourd'hui Adréna tire totalement parti du multifenêtrage de Windows.
  Ce n'est plus une application qui tourne avec le choix de sélectionner un affichage.
  Ce sont autant de fenêtres que vous le désirez, qui peuvent héberger ce que vous souhaitez, dans les fenêtres de votre choix.

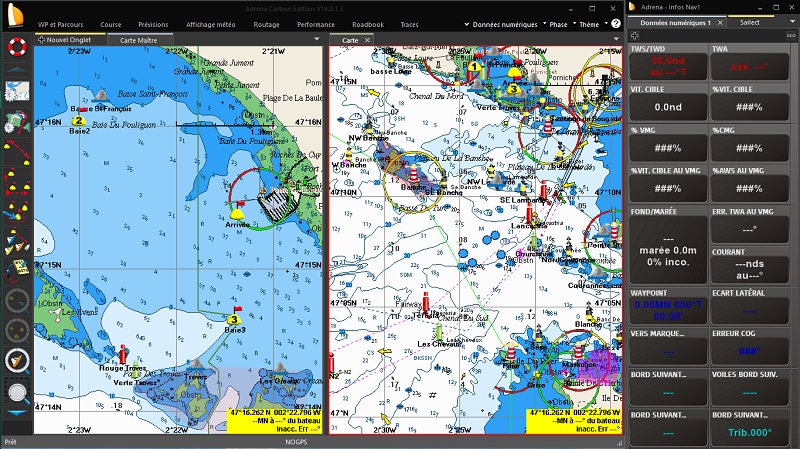

  Dans l'exemple ci-dessous, j'ai ouvert deux cartes CMap avec des niveaux de zoom différents et une autre fenêtre totalement indépendante avec deux onglets, Données et Sailect que je n'affiche qu'en cas de besoin (d'un simple clic), c'est parfaitement génial!

  Le: 02 Février 2017

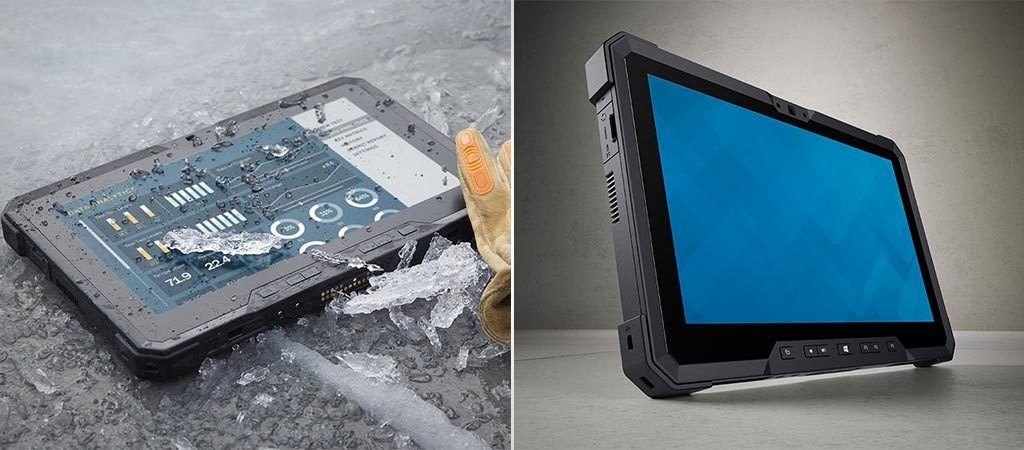

• Tablette Dell Latitude 7202 Rugged

• De très nombreuses qualités.

  1. Etanche
  2. Plein Soleil
  3. Protégée contre les chocs
  4. Autonomie illimité

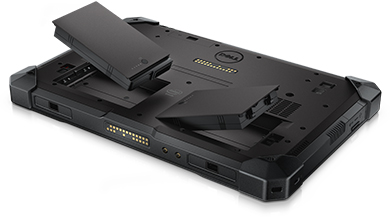

  	Des batteries extractibles à chaud, permetteront une autonomie infini si je trouve la possibilité de les recharger  en externe et en 12 V.
  	Le couple tablette Dell et Logiciel Adréna tire parfaitement profit des 12" et1366X765 de l'écran et du nouveau multifenêtrage d'Adréna

  Le: 02 Février 2017

• Un couple idéal

• Cette nouvelle tablette méritait le meilleur, j'ai donc craqué pour la dernière mise à jour d'Adréna, la Carbon Édition et je ne le regrette pas car a lui seul le multifenêtrage justifie l'upgrade.
  Plus d'informations et d'images rapidement.

  Le: 26 Janvier 2017

• L'Ordinateur a à nouveau quitté la table à carte

• Cela faisait des année que je regrettais ma TABLETTE PC STYLISTIC ST5020 DE FUJITSU-SIEMENS , mais après avoir épuisé deux machines , j'ai bien du me rendre à l'évidence et le matériel et Windows XP devenait obsolète, mais je regrettais depuis lors ces batteries interchangeables et surtout son écran plein soleil

  Je suis donc heureux de vous annoncer que j'ai enfin trouvé une remplaçante a ma Fuji, en l'occurrence une Dell Latitude 7202, une machine durci, étanche, avec écran plein soleil, c'est donc reparti pour plusieurs années, si tout ce passe bien.

  Il faut savoir qu'un prix divisé par trois (refurbished) m'a fait craquer.

  Plus de détails rapidement

  Le: 06 Janvier 2017

• Une table à carte toujours aussi désespérément vide.

• Tous les bouquins et cartes obligatoires dans l'armement de sécurité sont stockés dans des sacs étanches et jamais consultés, donc la table à carte du Jouet est relativement peu encombrée (ces dans le PC que l'ordre doit exister).

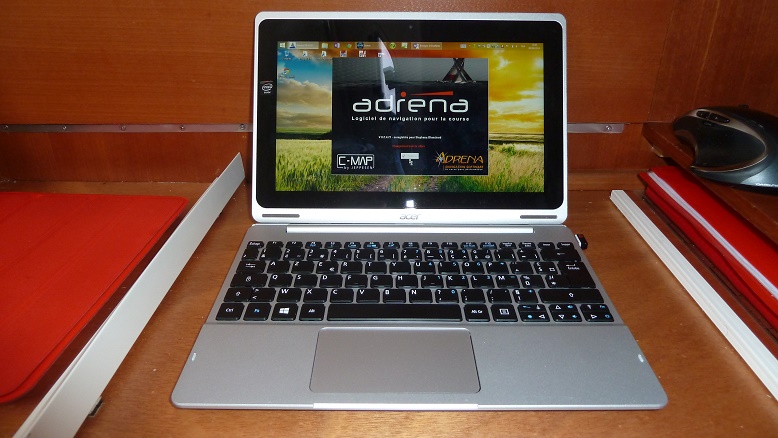

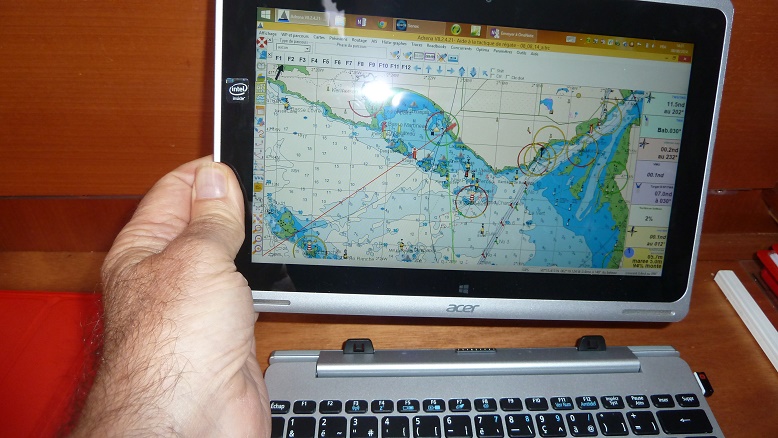

  J'ai donc changé ma tablette Fujitsu  Stylistic sous XP contre la petite Acer Aspire Switch 10



  Sans ventilateur, très faible consommation, autonomie importante, alimentation 12V si besoin



  Moins d'un kilo, Windows 8.1 office installé le tout pour moins de 350€

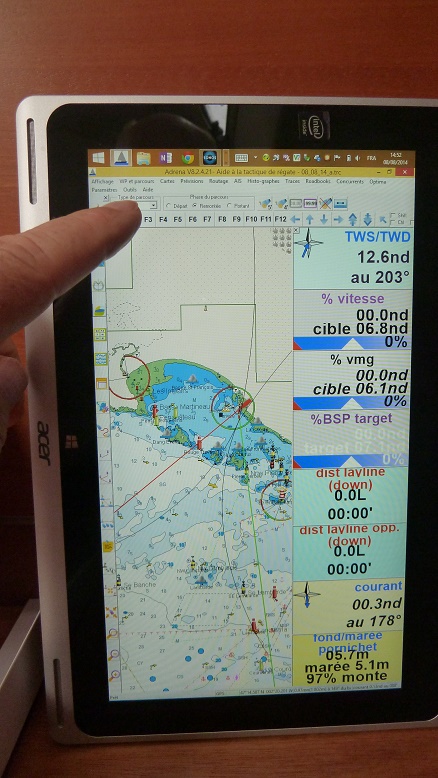

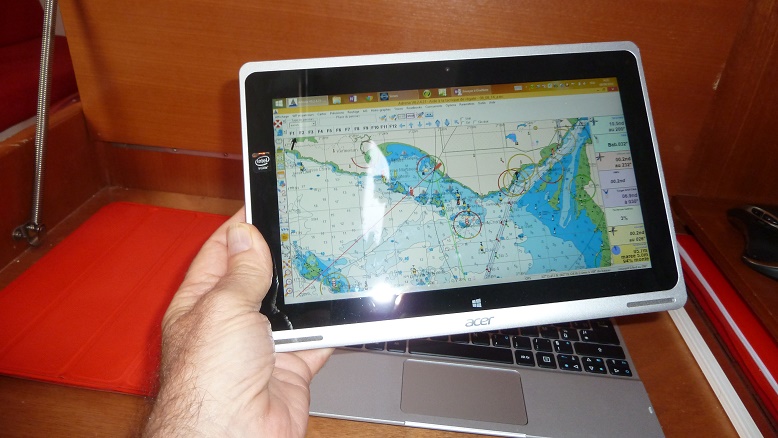

   J'allais oublier      il ce transforme également en tablette tactile pour ce balader sur le pont

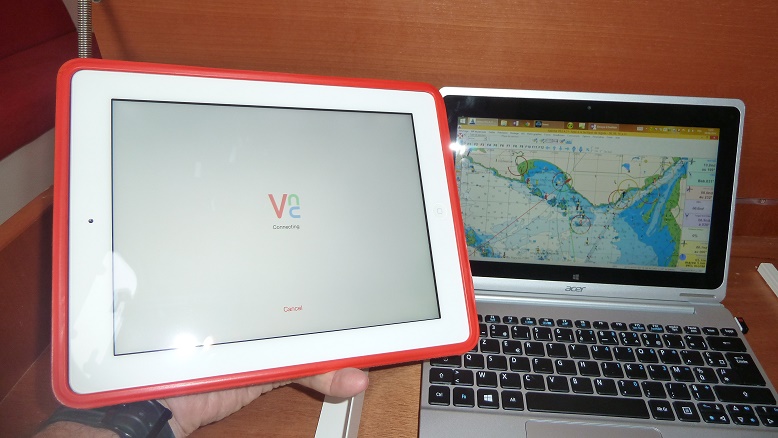

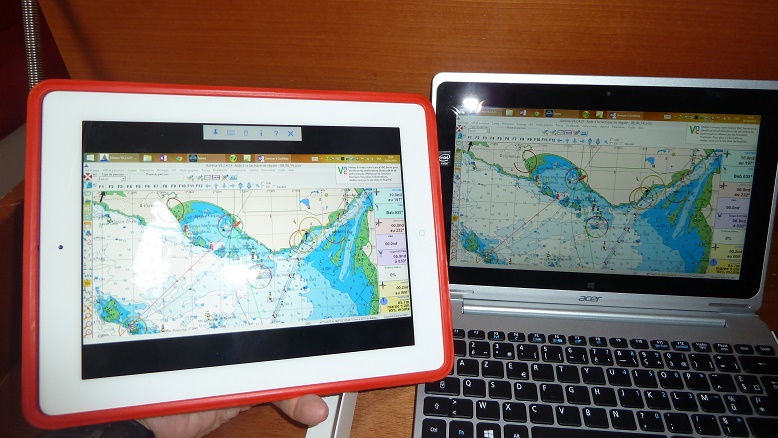

  La première solution consiste à Cloner le PC (sur l'IPad par exemple)



  J'utilise habituellement VNC cela permet de consulter et d'utiliser les applications du PC sur deux postes différents



  Les données NME diffusé par le Wifi du bord proviennent de plusieurs sources distincts

  • En priorité des données agrégés par le bus NKE(ces données ne sont pas bruts elles sont déjà filtrées moyennées débruitées par NKE)
  • En second lieu des données AIS transmissent par la VHF
  • Enfin par les données recalculées de ma centrale de navigation ADRENA

  L'IPad ou n'importe quel Smartphone ou Tablette peut également ouvrir en simultané d'autres applications Ou la même avec d'autre données à l'attention des différents équipiers du bord

  Ici l'on voit qu'en plus du clonage de la tablette l'IPad peut ouvrir un module NKE ou comme en dessous Mid-Wifi

  Donc si chaque équipier en fonction de son rôle tactique a bord peut disposer sur lui

  • Smartphone fixé sur l'avant bras
  • Montre connectée
  • Bientôt Google Glass

  des données utiles a son poste

  les données a sélectionner sur les afficheurs du bord ne sont plus les plus essentiels a la marche du bateau mais bien les plus redondantes

  (pour éviter la surcharge d'information de chacun)

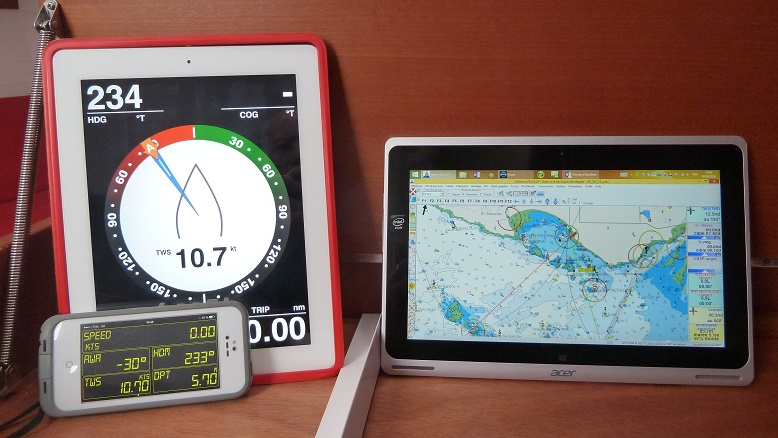

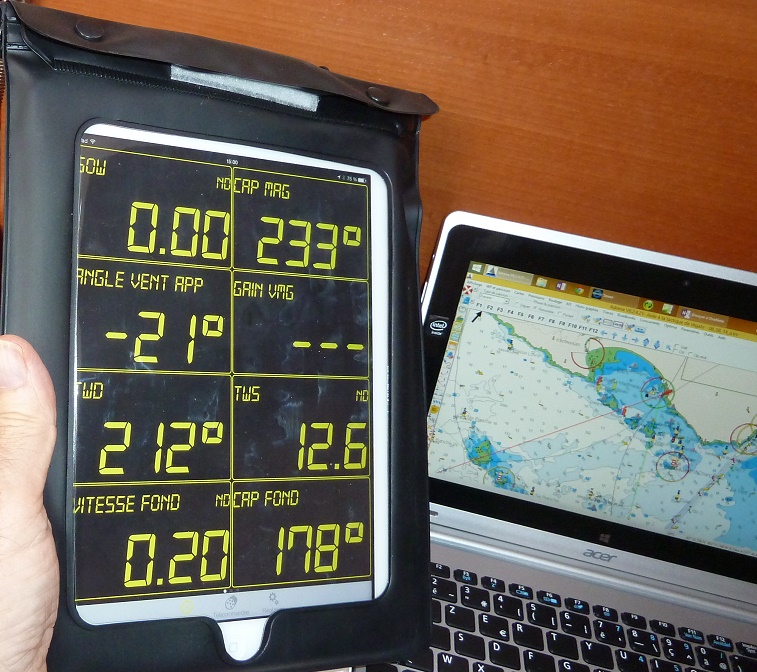

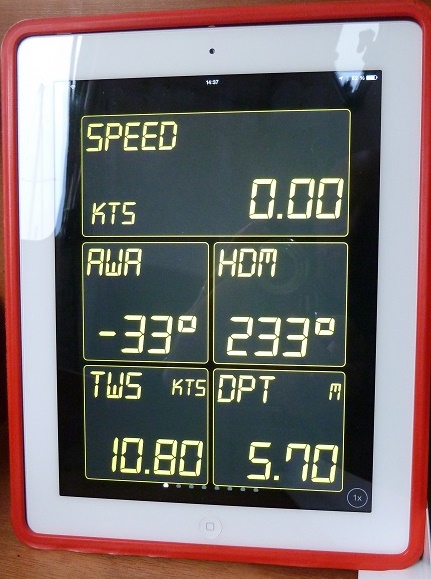

L'on voit ici une autre solution sur l'IPad ainsi qu'une application NKE sur IPhone

(ainsi qu'un léger décalage de traitement de l'affichage 234° ou 233°)

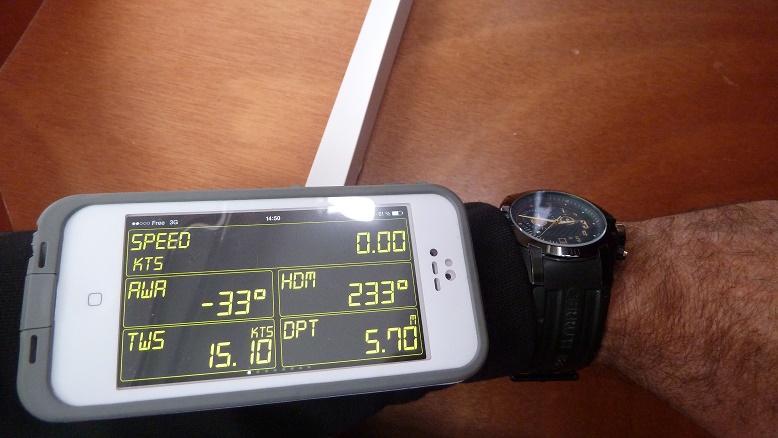

Ci-dessus l'utilisation de l'IPhone dans ça coque étanche fixé sur l'avant bras (même si la lecture est parfois un peu compliqué en plein soleil il est toujours possible de voir les données affichées

C'est parfois plus difficile pour les données graphique par exemple la visualisation des laylines de parcours des traces des détails de cartographie.

La question reste posée faut il un écran plein soleil pour ces rares cas, ou le retour au calme et à l'abri de la table à carte est il acceptable.(en attendant l' IPad Air écran mate fin 2014 ou l'un de ces concurrents)

Adréna propose dans ça version 10 de définir précisément les données à recalculer et à renvoyer sur le réseau a destination de chacun.
En utilisant iDataNet pour l'affichage

Un petit conseil pensez à sécuriser votre réseau par mot de passe si vous ne souhaitez pas transmettre toutes ces données à vos concurrents.

En conclusion l'on est déjà dans le:

Chacun son écran et chacun ses données.

Mais quel confort par exemple sur la plage avant, quant à la fin d'une manœuvre, alors que "le N°1 ne sait plus ou il habite" de pouvoir lire sur son avant bras,
Lay line: 15 longueurs,   Marque au vent: 4 minutes, Marque Suivante:  TWA 143° T pour 3 Miles,
Voile: SPI 1,
cela reste bien sur à confirmer par la cellule arrière, mais précise quand même bien les choses,
soit 90% de chances d'envoyer le SPI 1 en tribord dans 5 minutes.(ça va le faire...)

Extrait du tableau des rôles par équipier à bord Du Jouet

l'on peut facilement imaginer les données a mettre a disposition de chacun en fonction de son activité

Mais la question reste à poser à chacun  quel Smartphone utilisez vous et quelles données souhaitez vous y trouver ?

le : 08 Aout 2014

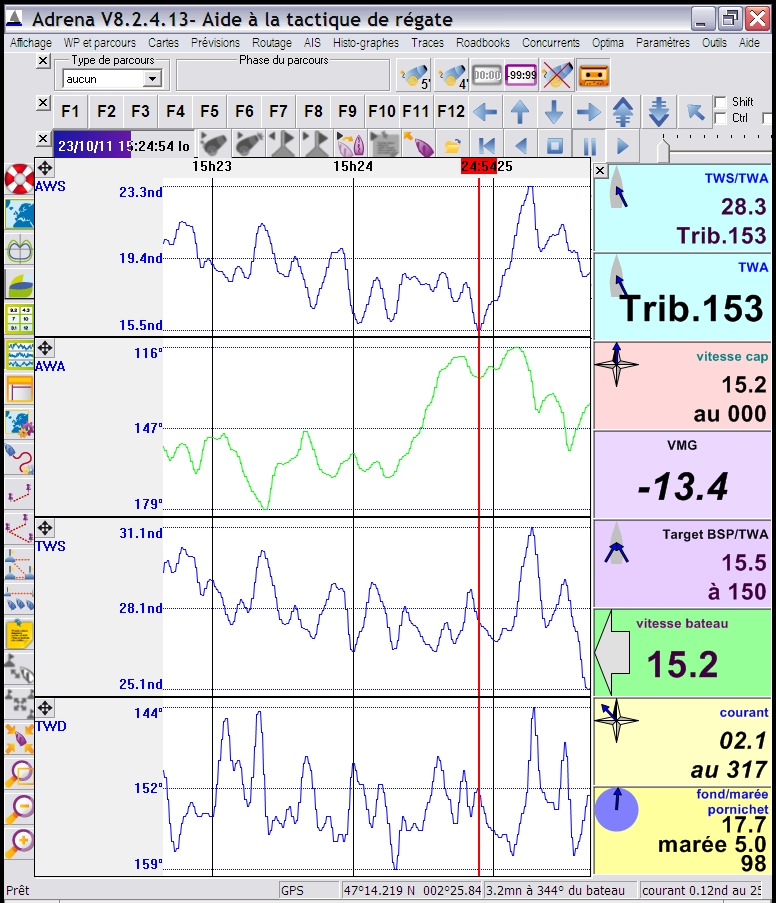

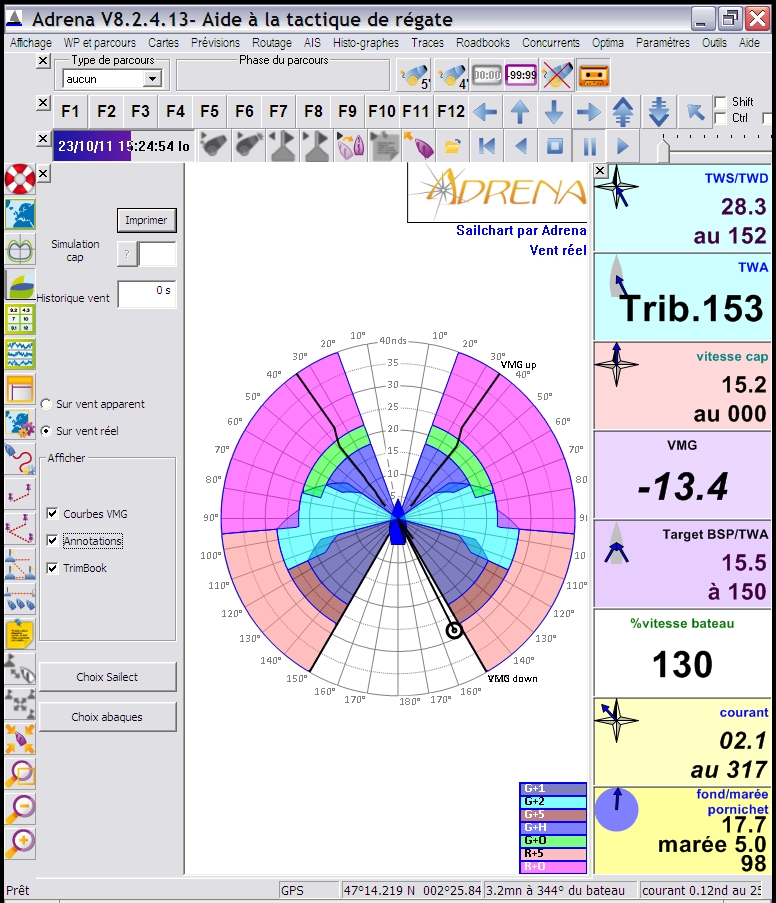

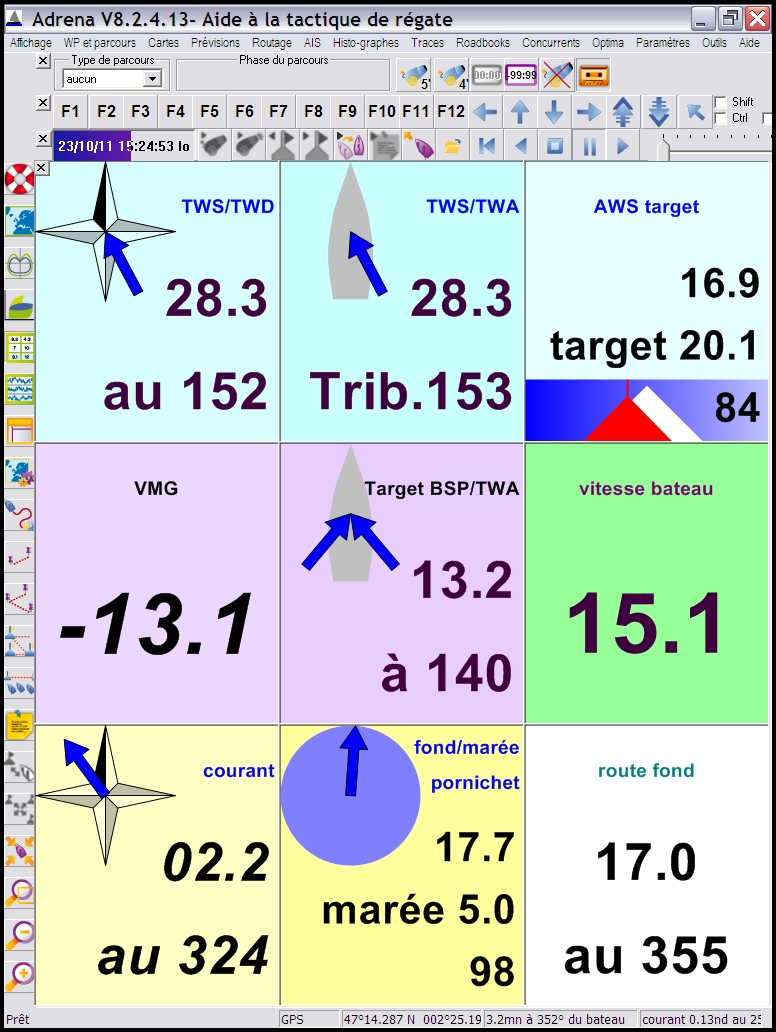

Voici quelques pages écrans dont nous disposons à la demande

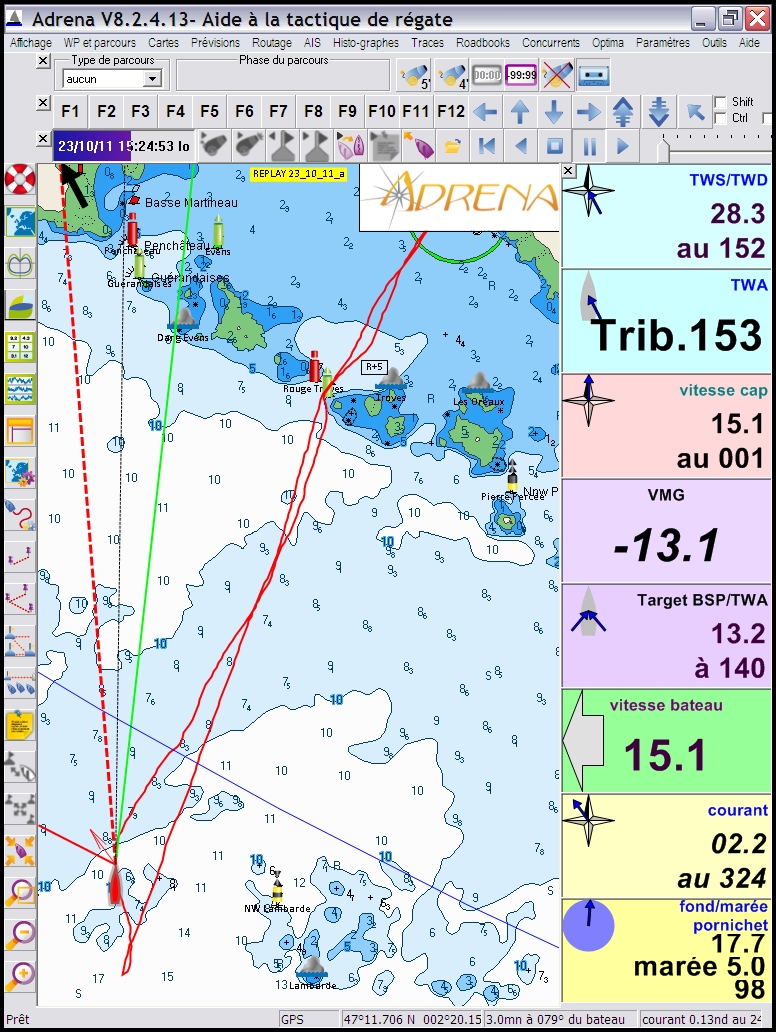

Exemple de la Sortie Ventée du 23 Octobre 2011

• Plus d' images des Ecrans disponibles sous ADRENA (en cliquant cette ligne)

•









Lorsqu'il n'est pas utilisé par le navigateur, le PC est placé dans la descente, d'ou il est visible du poste de barre

Au départ il est utilisé également en portable par le tacticien derrière le barreur.

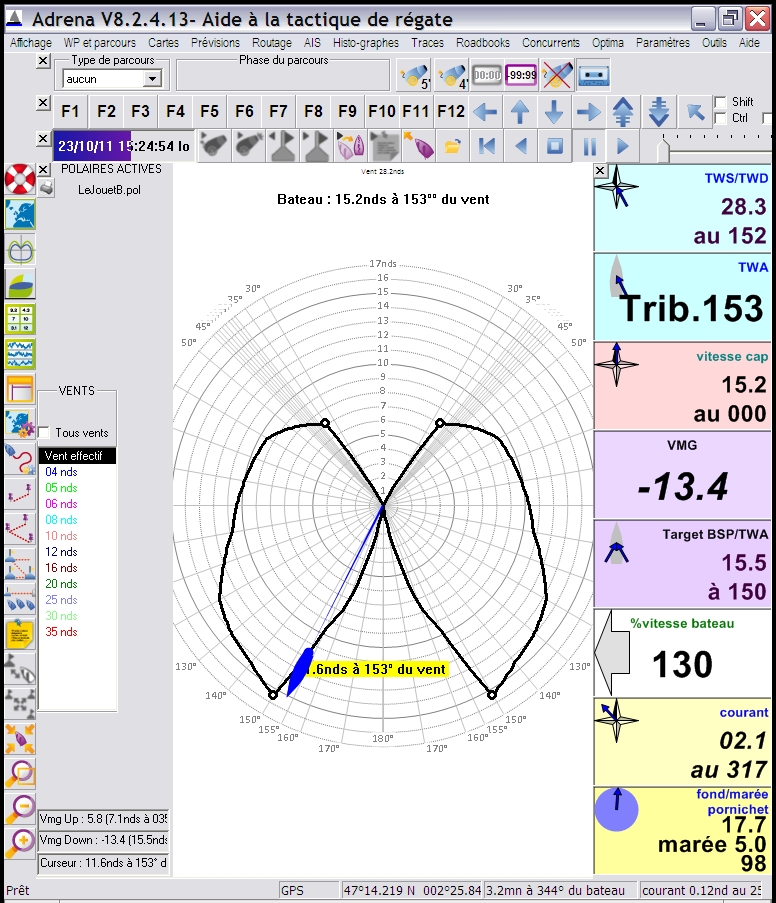

Concernant les polaires de vitesse du bateau, le logiciel ADRENA enregistre les performance lors de chaque sortie nous disposons donc à ce jour de résultats assez fiables dans la fourchette 3 à 12 nœuds, mais nous devons attendre pour valider de 15 à 30 nœuds et plus que les dépressions automnales nous permettent des sorties plus musclées.

Pour le moment les VMG sont globalement très proche de 40 et 140 degrés du TWA

Nous ne raisonnons plus du tout en vent apparent, le bateau navigant plus vite que le vent dans les petits airs la variation de celui ci est insignifiante.

Le: 19 Oct. 2011

OPTIMA et ADRENA sont nos outils d'aide à l'optimisation des performances et des trajectoires du J/111.

Optima nous permet d'acquérir très rapidement les informations sur les polaires de vitesse du bateau.

Puis par comparaison de nous indiquer les % de rendement à l'instant T .

Adréna nous aide dans les prises de décisions.

• que ce soit sur les départs,
• sur les trajectoires lors de régates sur parcours technique.
• sur les optimisations de route sur les parcours hauturier.
• les routages
• le suivi AIS etc....

Toutes des informations entrantes proviennent de la centrale NKE et de la VHF Navicom RT650 (AIS) en format NMEA183 et sont transmises en WIFI par un petit boitier ATOP (2 ports com) à ADRENA sur une TABLETTE PC STYLISTIC ST5020 DE FUJITSU-SIEMENS avec cartographie C-MAP

Information obsolètes    Remplacé par Acer Aspire Switch 10 en Juillet 2014 voir Electronique

Ce système est validé depuis de nombreuses années sur mon J/105 J'ADORE et permet de disposer de toutes ces informations sur le pont du "Jouet" (aucun instrument à la table à carte).

Nous répliquons également les données du Tablette PC avec VNC sur IPAD pour encore plus de mobilité

Un grand merci à Cécile et Michel ainsi qu'a Julie et Olivier, pour leur compétence et leur disponibilité.

En sécurité, car je navigue très souvent seul à bord j'ai dans ma poche mon Iphone dans une coque étanche avec la cartographie Navionics Je peux donc me localiser et téléphoner, même en cas de chûte à la mer. Ajoutez la télécommande du pilote et une brassière gonflable pour patienter "confortablement" en attendant les secours (si je n'ai pu regagner le bord)
